Gedetailleerde informatie

Modelleer nr.:

Fosc-5005H

Levering:

FOB

Luchtdruk:

70~106Kpa

beschermingsrang:

IP 68

Hoog licht:

IP 68 gezamenlijke optische sluitingsvezel

144 optische vezel van de kern de gezamenlijke sluiting

luchtbijlage 3 van de vezellas output

Productomschrijving

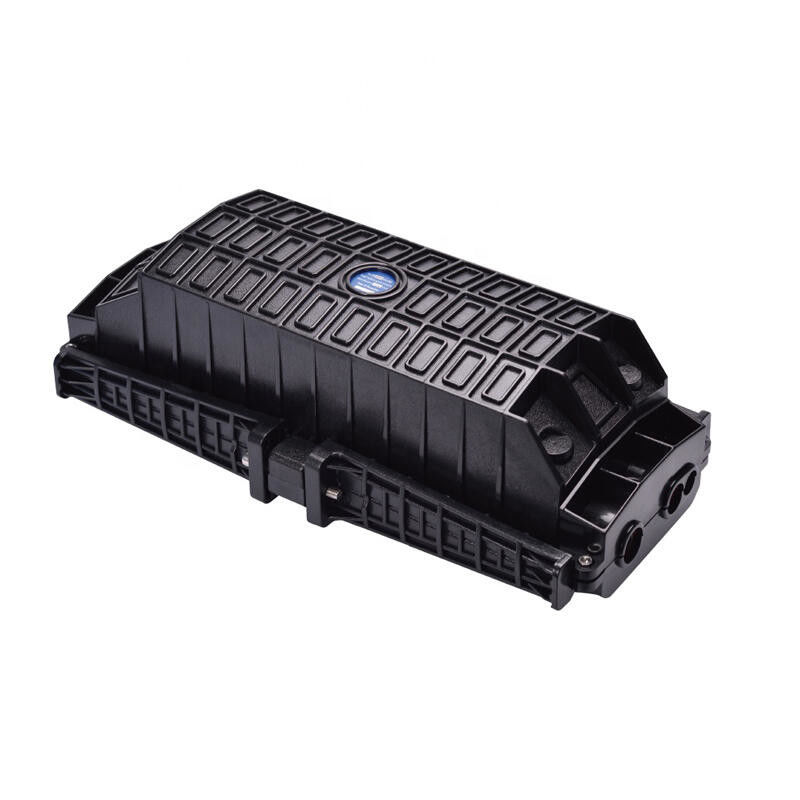

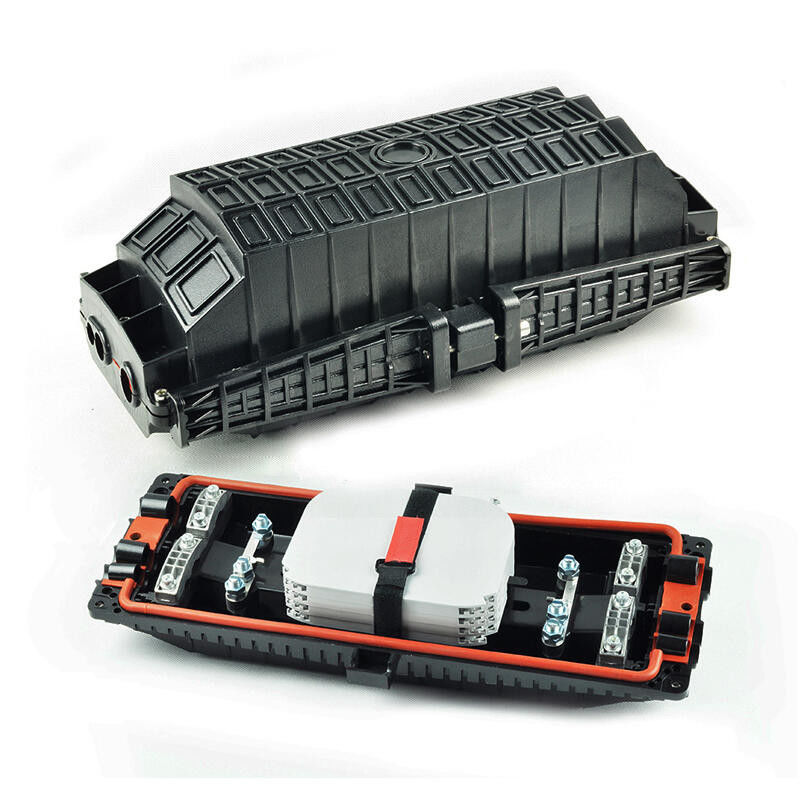

De optische Vezel sluit zich aan bij Horizontale Gealigneerde Sluiting 144 Kern

BESCHRIJVING

Sluiting fosc-5005H van de vezel is de optische las een horizontale of gealigneerde typesluiting, 3 inhammen en 3 afzet. Het behoort tot het mechanische systeem van de de lassluiting van de drukverbinding, en het wordt wijd gebruikt voor de beëindiging van communicatie vezel optische kabels.
Is de vezel optische sluiting een passieve component die een grote bescherming voor vezel kan bieden verbindend punt. En de begraven Aerially assembleren, pijpleiding die ondergronds zijn beschikbare allen assembleren. De Gealigneerde typesluiting wordt ook genoemd Horizontale sluiting. De input en de output zijn aan de beide kanten. De gealigneerde sluiting is geschikter voor backbonetoepassing. Faso verstrekt diverse vormensluiting van Gealigneerd type. Alle sluitingen die wij zijn met grote het verzegelen prestaties hebben aangeboden. Hoog - de kwaliteitskunststof verzekert ook de duurzaamheid of de sluiting in lucht is, in pijpleiding of ondergronds begraven.

EIGENSCHAPPEN

Gemakkelijk te assembleren
Antenne en muur-steun.
Geschikt voor kabels Φ5mm~Φ23mm
Lucht, ondergronds, pijpleiding, mangaten, hand-gaten het assembleren
De beschermingsrang bereikt IP 68
De sluiting is van klein volume, grote capaciteit en geschikt onderhoud.
Het sluitingsomhulsel wordt gemaakt van de plastieken van de kwaliteitstechniek, en van goede prestaties van anti-erosion tegen zuur en alkalizout, anti-veroudert, evenals vlotte verschijning en betrouwbare mechanische structuur.
De mechanische structuur is betrouwbaar en heeft de prestaties van zich het verzetten van tegen wild milieu en intensieve klimaatveranderingen en ernstige werkomgeving.

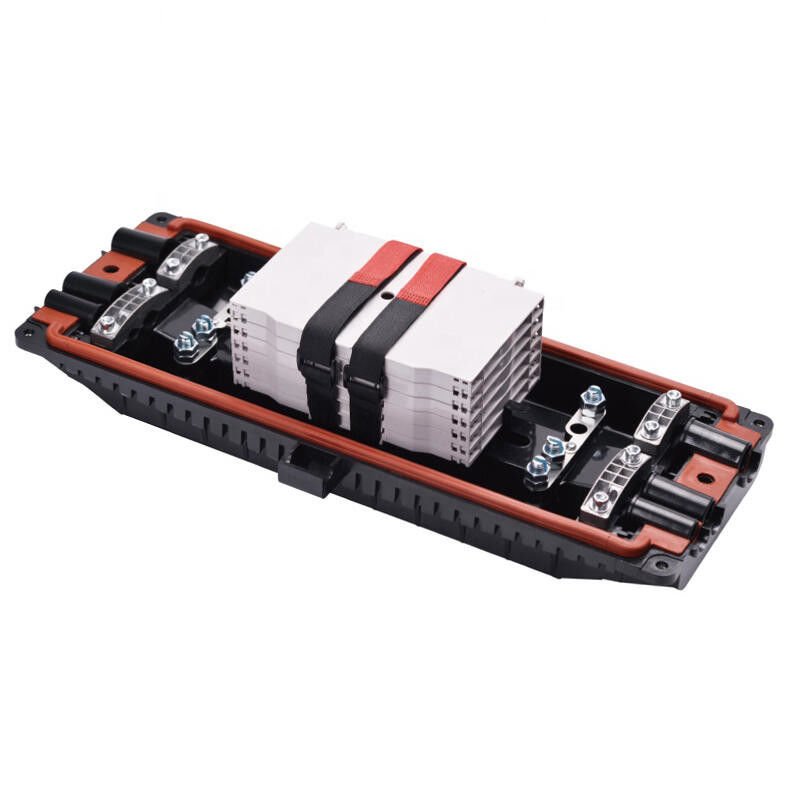

De lasdienbladen (FOST) binnen de sluiting zijn draai-bekwaam als boekjes, en hebben adequate krommingsstraal en ruimte voor het winden van optische vezel om de krommingsstraal voor optisch ervoor te zorgen windend 40 mm. Elke optische kabel en vezel kunnen individueel worden in werking gesteld.
Pas aan de omgevingstemperatuur van -40℃ aan +65℃ aan

TECHNISCHE PARAMETERS

Het werk temperatuur: – 40℃ aan +60 ℃
Luchtdruk: 70~106Kpa
Normale temperatuur het verzegelen prestaties: 72h, interne luchtdruk 70Kpa, zonder daling.
Het verzegelen prestaties op hoge temperatuur: 60 ℃168h, interne luchtdruk 70Kpa, zonder daling.
Treksterkte: 1000N
Samenpersende sterkte: 2000N/10cm2 binnen 1 min
Isolatieweerstand: meer dan 10MΩ tussen metaaldelen of tussen metaaldelen en de grond
Diëlektrische sterkte: 15KV gelijkstroom, 2min, zonder vonk over en vliegende boog
Beroepsleven: meer dan 20 jaar

TOEPASSING

Geschikt voor knoestige & lintvezels.
Lucht, ondergronds, muur-opzet, hand gat-steun, Pool-Steun en buis-steun

BELANGRIJKSTE ONDERDELEN

Punten	Hoeveelheid	Gebruik	Opmerkingen
Huisvesting	1 reeks	Het beschermen van de lassen van de vezelkabel in geheel	Interne diameter: 378*136 (mm)
Tussenvoegselplaat	2 paren	Het bevestigen van de huisvesting	1755630 (mm)
Lasdienblad (FOST)	Max. 8 (knoestige) stukken	De bevestigende hitte krimpt beschermende koker en het houden van vezels	Knoestig: 12, 24 (kernen)
Lasdienblad (FOST)	of 6 stukken (lint)		Lint: 6 stukken
Stichting	1 reeks	Bevestigende vezelkabel, versterkte kern en FOST	N/A
Verbindingsmontage	1 reeks	Het verzegelen tussen FOSC-dekking en FOSC-bodem	N/A
Havenstop	6 stukken	Verzegelende lege havens	N/A
Druk het Testen Klep	1 reeks	Na het inspuiten van lucht wordt het voor druk gebruikt die en het verzegelen het testen testen	Configuratie vanaf vereiste
Het aanaarden Afleidend Apparaat	1 reeks	Het afleiden van metaalcomponenten van vezelkabel in FOSC voor het aanaarden verbinding	Configuratie vanaf vereiste


Het aanaarden Afleidend Apparaat	1 reeks	Het afleiden van metaalcomponenten van vezelkabel in FOSC voor het aanaarden verbinding	Configuratie vanaf vereiste

SPECIFICATIES

Buitenafmetingen (LWH)	450mm220mm160mm
Gewicht (exclusief buitendoos)	3100g -3800g
Aantal Inham/Afzethavens	3 ingevoerde haven 3 outputhaven
Diameter van Vezelkabel	Φ5mm - Φ23mm
Capaciteit van FOSC	Knoestig: 12 kernen - 288 kernen
Capaciteit van FOSC	Lint: 72 kernen - 288 kernen

label:

Plaats van herkomst:	CHINA
Merknaam:	SKYLYNN or OEM, ODM
Certificering:	ISO, ROHS, CE

Min. bestelaantal:	10PCS
Verpakking Details:	PP-ZAK, BINNENdoos, BUITENdoos
Levertijd:	2-7 DAGEN
Betalingscondities:	T/T, L/C, HET WESTENunie
Levering vermogen:	800.000
