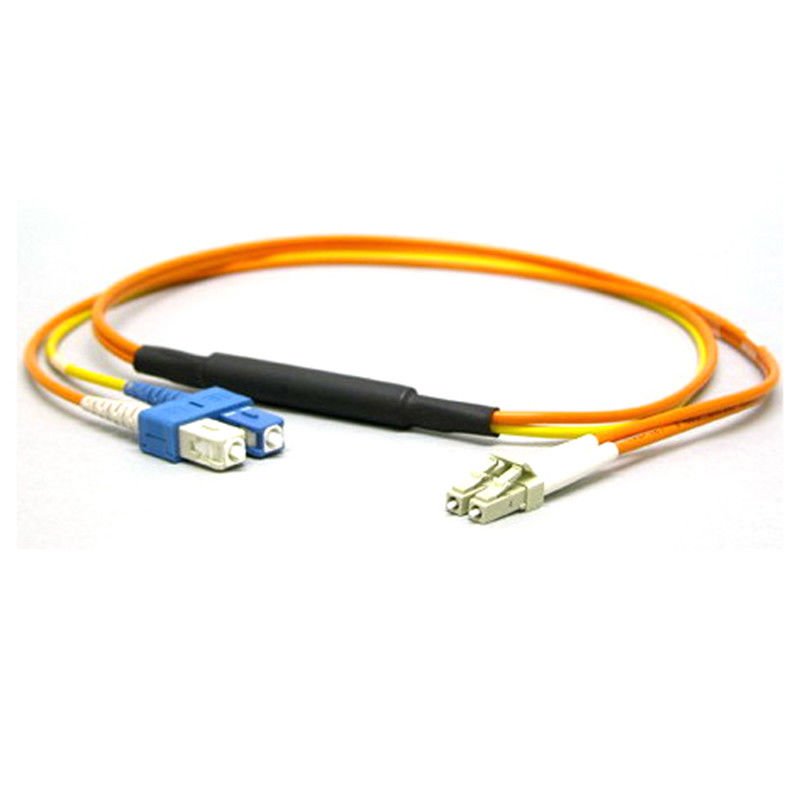

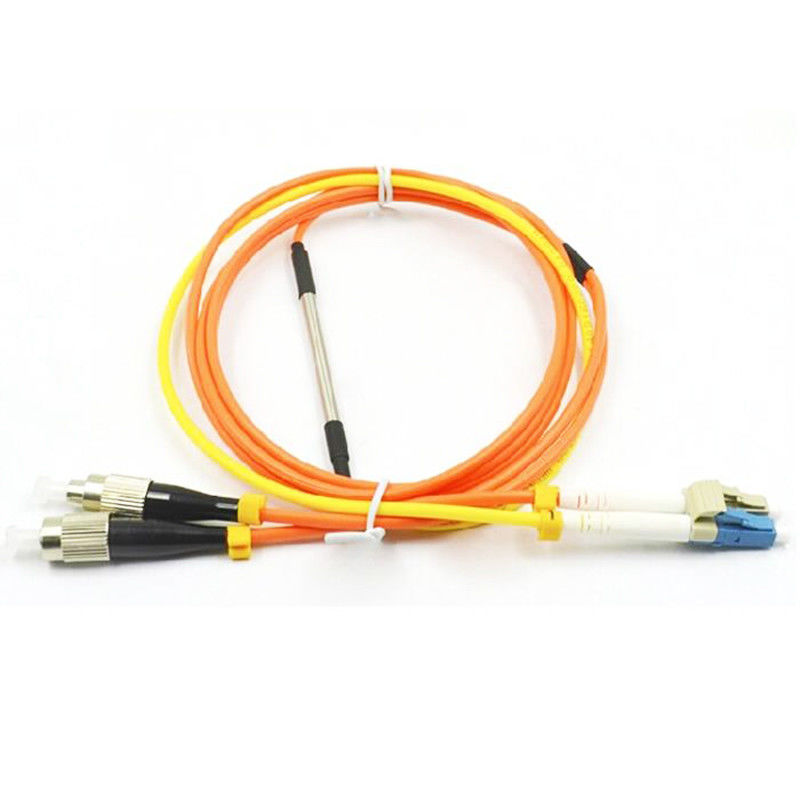

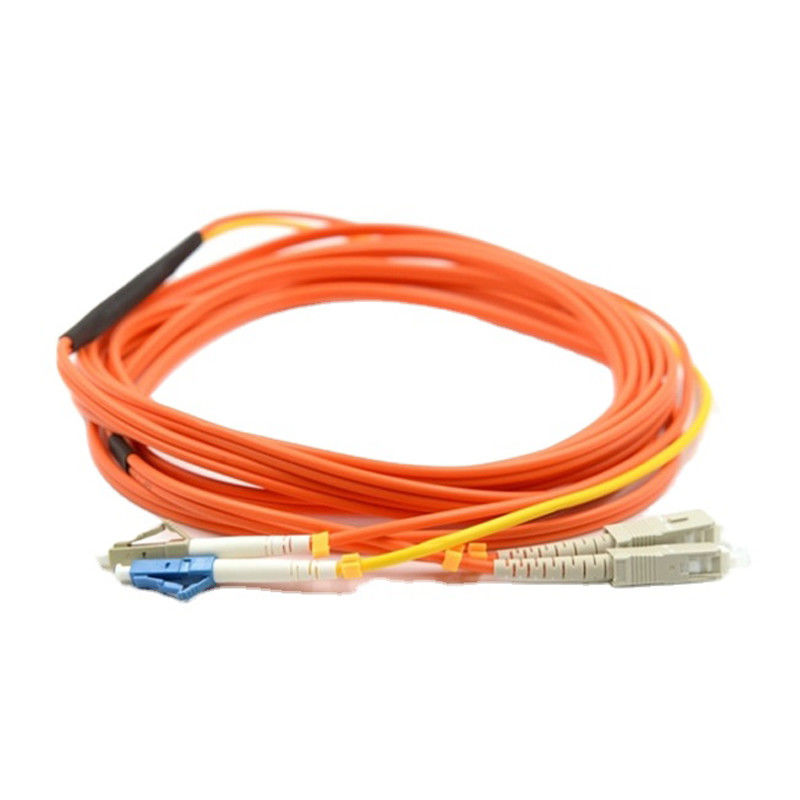

Het Koord van het optische Vezelflard Multimode tot Singlemode  Het Flardlood van de wijze Conditionerend Vezel

Wijze die Patchcords conditioneren

Beschrijving

De wijze die Patchcord conditioneren wordt ontworpen voor gebruik in de oplossing van Gigabit Ethernet 1000base-LX.

Dit duplexflardkoord bestaat uit schakelaars op elk die eind met een single-mode vezel aan een multimode vezelverbinding wordt gecompenseerd in één van de twee einden. Het is volgzaam met de de toepassingsnorm van IEEE 802.3z. Dit flardkoord is noodzakelijk toestaan - LX 1300 NM-zendontvangermodules om voor Gigabit Ethernet worden gebruikt.
Koorden van het wijze zijn de Conditionerende Flard tussen 2 meter en 5 meter in lengte. Het is niet praktisch om deze patchcords in lengten buiten deze grenzen te hebben.
Een koord van het wijze conditionerend flard elimineert veelvoudige signalen.

Eigenschappen

• Zet Singelemode LC GBIC in Multimode Sc-Flardcomité om

• 62.5/125 en 8.3/125

• Looppas 1000Base-LX Gigabit Ethernet over MMF door signaalverlies te compenseren

• Herstellen de gebruikslc GBIC Singlemode Zendontvangers op Multimode Vezelbackbones met Sc baaien

• Compenseert de Singlemode Laserlancering van het centrum van een Multimode vezel

• Leven beperkte garantie

Hoe de Wijze Conditionerende Kabel werkt
De behoefte aan dit conditionerende koord van het vezel optische die flard is toe te schrijven aan de single-mode lanceringsaard van de-LX of long-wave de zendontvangermodules (van 1300nm) voor Gigabit Ethernet wordt gebruikt.

De lancering van een single-mode laser in het centrum van een multimode vezel kan veelvoudige signalen veroorzaken om worden geproduceerd die aan de andere kant de ontvanger van de vezel verwarren.

In dat geval, elimineert een koord van het wijze conditionerend flard deze veelvoudige signalen door de single-mode lancering toe te laten om vanaf het centrum van een multimode vezel worden gecompenseerd.

Dit compensatiepunt leidt tot een lancering die aan typische multimode LEIDENE lanceringen gelijkaardig is. (zie hieronder diagram)

Hoe te om de Wijze Conditionerende Kabel te installeren
Als uw gigabitlx schakelaar met de schakelaars van Sc of LC-uitgerust is, gelieve te zijn zeker om het gele (Singlemode) been van de kabel met de transmit kant te verbinden, en het oranje (multimode) been aan ontvangt kant van het materiaal.

Het is noodzakelijk dat deze configuratie op beide einden wordt gehandhaafd. Het ruilmiddel van transmit en ontvangt kan slechts aan de kant van de kabelinstallatie worden gedaan. (zie hieronder diagram)

Specificatie
