| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | SKYLYNN or OEM, ODM |
| Certificering: | ISO, ROHS, CE |
| Min. bestelaantal: | 10PCS |
| Verpakking Details: | PP-ZAK, BINNENdoos, BUITENdoos |
| Levertijd: | 2-7 DAGEN |
| Betalingscondities: | T/T, L/C, HET WESTENunie |
| Levering vermogen: | 800.000 |
| Modelleer nr.: | Fs-17S fusielasapparaat | Levering: | FOB |
|---|---|---|---|
| Model: | Fs-17S | Groeperingsmethode: | Nauwkeurige kerngroepering en bekledingsgroepering |
| Optische vezeldiameter: | Bekleding: 80-150um. Deklaaglaag: 0.13mm | Externe macht: | AC: AC100-240V, 60Hz. 0-1.5A: Gelijkstroom: Dc10-15V |
| Markeren: | 150um het lasapparaat van de optische vezelfusie,3mm het lasapparaat van de optische vezelfusie,vezelkabel die machine FS17S verbinden |
||

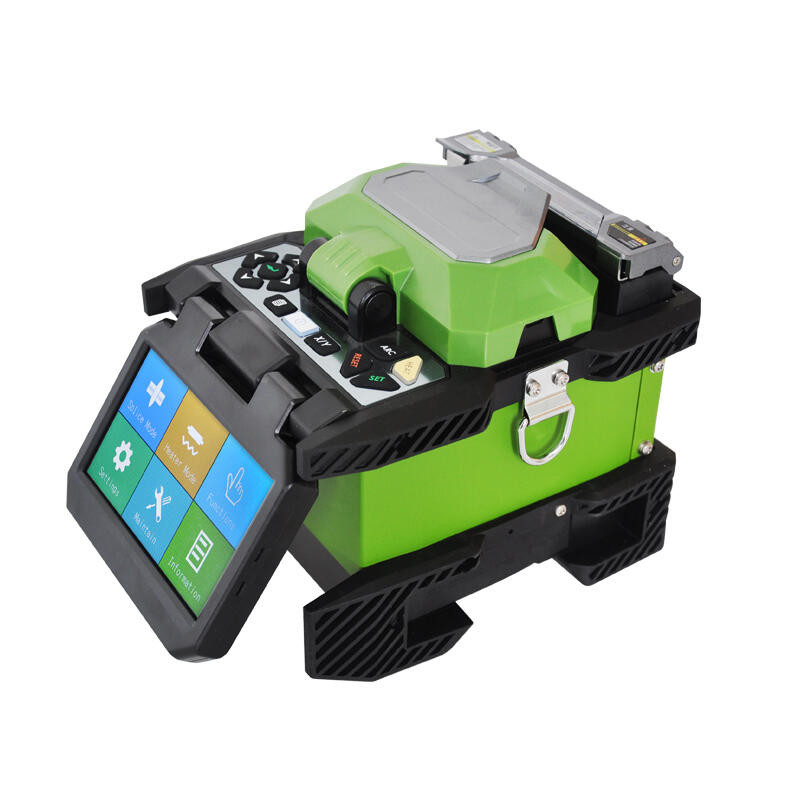

De machine van de vezelfusie is de handeling van zich het aansluiten van bij twee optische vezels van begin tot eind. Het doel is de twee vezels samen te smelten zodanig dat het licht die door de vezels overgaan niet verspreid terug of weerspiegeld door de las is, en zodat de las en het gebied die het zo zoals de intacte vezel bijna sterk zijn omringen. De bron van hitte wordt gebruikt om de twee glasvezels samen te smelten en te smelten die is gewoonlijk een elektrische boog, maar kan ook een laser, een gasvlam, of een wolframgloeidraad worden verbonden waarzijn door de stroom die wordt overgegaan. Het verkrijgen van 16 patens van uitvinding en 58 technische innovaties, een gloednieuw product-FS-17S Lasapparaat van de Optische Vezelfusie in gelanceerd, dankzij het nauwgezette onderzoek van 5years van 28 ingenieurs. Fs-17S de structuur van de instrumenten industrieel-rang CUP+FPGA van krachtige, volledig verse de optische vezelmicroscoop van HD, ingevoerde hoge snelheidsmotor en aluminium-magnesium legeringsmaterialen uitgebreid. Lager vergeleken met ons beginproduct, verbetert fs-17S de grootte door 38%, het gewicht door 52%, de machtsconsumptie door 57%, maar de snelheid door 60%, het milieuaanpassingsvermogen door 80% en de betrouwbaarheid (MTBF) door 200%. U kunt een ongekende fusie krijgen verbindend ervaring.
De nauwkeurige groepering van de vezelkern, ultra-low vezelfusie die consumptie verbinden;
7s snelle fusie die, het efficiënte verwarmen van 18s hoogst verbinden;
320 keer beeldvergroting, 5mm fusie die voor vezels van ultra-short scherpe lengte verbinden;
300 groepen die fusie wijzen, 100 groepen verbinden het verwarmen van wijzen;
10000 groepen fusieverslagen, 64 beeldenopslag;
Ceramische presservoet, ceramisch v-Blok, alle-in-één inrichting;
Dubbel-richting die, het automatische verbinden, intelligente pyrocondensation verbinden;
USB en SD-geheugenkaartinterfaces, u-Schijf automatische software-upgrade;
Ingebouwde modulaire lithiumbatterij, steunen 220 keer van het verbinden van en het verwarmen van cycli.
Klein en Licht:
Klein in grootte en licht in gewicht, is het lasapparaat gemakkelijk te dragen en kan lift zijn door één hand.
Waterbestendig en stof-bestand kan IP52-aan vereisten voldoen;
De alle-in-één inrichting ontmoet fusie verbindend eisen van veelvoudige vezels, verbindingsdraden en rubber-beledigde draden met een bekledingsdiameter van 80-150um.
Fs-17S gebruikt volledig de nieuwe interfaces en het touche screen van GUI grafische in ontwerp. De exploitanten kunnen opstelling het lasapparaat en om relevante informatie van het eenvoudig en direct door grafische interfaces krijgen te kennen.
Een opsporingseenheid wordt ingebed in de verwarmer. De het verwarmen functie zal slechts toegelaten worden wanneer de thermische inkrimpingsbuis in de verwarmer, wordt gezet om misoperation te vermijden.
De ingebouwde pluggable lithiumbatterij met grote capaciteit, kan het werk beantwoorden de vraag die de hele dag door duren. (typische 220 keer van fusie die en het verwarmen cycli verbinden).
Het ceramische v-Blok met hoge precisie brengt u, geschikte en nauwkeurige plaatsing van optische vezels en maakt schoonmaakbeurt gemakkelijk.
Het mulit-functionele het dragen geval is nieuw in ontwerp en het licht in gewicht, heeft ingebouwde compacte werkende bank. Open of sluit de dekking kan het aan een werkende bank draaien.
| Model | Fs-17S |
| Groeperingsmethode | Nauwkeurige kerngroepering en bekledingsgroepering |
| Toepasselijke vezels | Om het even welke gemeenschappelijke optische vezels, rubber-geïsoleerde vezels en verbindingsdraden die aan vereisten van itu-TG voldoen. 651-653, itu-TG.655 en itu-TG.657. |
| Optische vezeldiameter | Bekleding: 80-150um. Deklaaglaag: 0.13mm |
| Scherpe lengte | 516mm (met een laag bedekte optische vezeldiameter ≤250um); 10mm (met een laag bedekte optische vezeldiameter: 0.253mm) |
| Fusie die consumptie verbinden (typische waarde) | 0.02dB (SMF); 0.01dB (MMF); 0.04dB (DSF); |
| Terugkeerverlies | (NZDSF) dan beter 60dB |
| Fusie die tijd verbinden (typische waarde) | 7s |
| Het verwarmen tijd (typische waarde) | 18s |
| Het trekken van krachttest | 1.96-2.25N |
| Thermische inkrimpingsbuis | 60mm; 40mm en een reeks thermische inkrimpingsbuizen |
| Grafische vertoning | Krachtige 4.3inch LCD |
| Vergrotingstijd | 320times/88times |
| Fusie die verslag verbinden | 10000groups |
| Batterijcapaciteit | 11.1V, zijn 6400mAH, de typische waarde van fusie het verbinden en de thermische cyclus 220times |
| Batterijlevensduur | Cyclus het laden tijdenbereik 300-500, kan door klanten worden vervangen |
| Elektrodenlevensduur | De typische waarde is 4000times, kan door klanten worden vervangen |
| Bouwverlichting | Ingebouwd met hoog-helderheid en breed verlichtingsgebied |
| Werkomgeving | Temperaturen: -35-70℃; gezoem: 0-95%RH, hoogtebovenoverzees-niveau: 06000m |
| Verrichtingsinterfaces | Grafische de verrichtingsinterfaces van GUI |
| Externe macht | AC: AC100-240V, 60Hz. 0-1.5A: Gelijkstroom: Dc10-15V |
| Externe haven | UV/SD |
| Afmetingengewicht | 120mm (W) x 130mm (H) x 154mm (D) (zonder rubber anti-vibration stootkussen) |
| 1.59KG (gastheermotor) 0.37KG (batterij) |
| Nr. | Naam | QTY/UNIT/SET |
| 1 | Hoofdmotor | 1 |
| 2 | Optische vezelsnijder | 1 |
| 3 | Molenaarklem | 1 |
| 4 | Wisselstroomkoord | 1 |
| 5 | Wisselstroomadapter | 1 |
| 6 | Extra elektrode | 1 |
| 7 | Koelpallet | 1 |
| 8 | Schoonmaakbeurtreeks | 1 |
| 9 | Gebruikershandleiding | 1 |
| 10 | Multifunctioneel het dragen geval | 1 |
